L’encodeur horizontal est un composant essentiel de votre imprimante Sawgrass. Il permet au chariot de la tête d’impression de déterminer précisément sa position lorsqu’il se déplace dans l’imprimante. L’encodeur est situé derrière le rail du chariot et passe à travers un capteur situé sous le chariot de la tête d’impression. Si l’encodeur est contaminé par de l’encre, de la poussière ou d’autres débris, cela peut entraîner des problèmes de qualité d’impression, des défauts de positionnement du chariot ou, dans certains cas, des codes d’erreur de service.
La conception de l’encodeur diffère selon les modèles. Sur les SG400 et SG800, il s’agit d’un film plastique semi-transparent qui traverse toute la largeur de l’imprimante. Sur les SG500 et SG1000, l’encodeur a été remplacé par une fine bande métallique. Bien que cette conception soit plus robuste à certains égards, elle est également beaucoup plus délicate et peut être facilement endommagée si elle n’est pas manipulée correctement.
Important : Le nettoyage de l’encodeur sur les SG500 et SG1000 n’est généralement pas nécessaire dans le cadre de l’entretien courant. Il ne doit être effectué que lorsqu’il est spécifiquement recommandé lors d’une procédure de dépannage. Si un nettoyage est nécessaire, faites preuve d’une extrême prudence, car toute déformation, traction, effilochage ou désalignement de l’encodeur peut entraîner des dommages permanents ainsi que des problèmes d’impression ou des codes d’erreur supplémentaires.
Matériel nécessaire
- Alcool isopropylique (IPA)
- Un chiffon non pelucheux
N’utilisez pas d’essuie-tout, de mouchoirs, de papier absorbant ou de chiffon microfibre, car ils peuvent rayer, effilocher ou endommager l’encodeur.
Nettoyage de l’encodeur
- Éteignez l’imprimante et débranchez le câble d’alimentation.

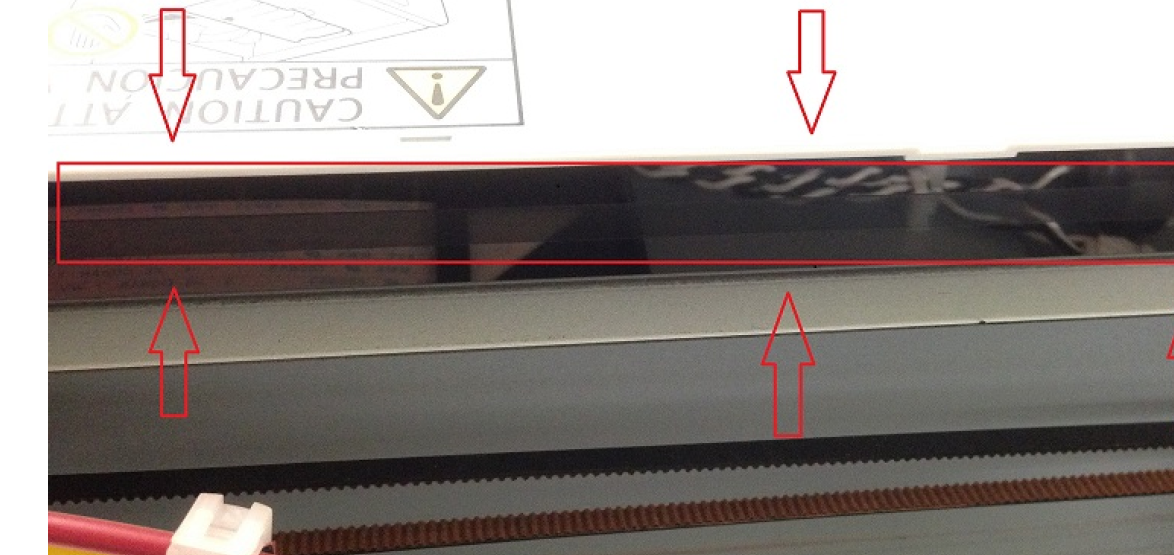

Ouvrez le capot de l’imprimante et localisez l’encodeur derrière le rail du chariot.
- Appliquez une petite quantité d’alcool isopropylique sur le chiffon non pelucheux. N’appliquez jamais l’alcool directement sur l’encodeur.
- Essuyez délicatement l’encodeur sur toute sa longueur afin d’éliminer l’encre, la poussière ou les résidus.
- Répétez l’opération jusqu’à ce que l’encodeur soit propre.
Pour les SG500 et SG1000 : utilisez la pression la plus légère possible. L’encodeur est extrêmement fragile et peut être endommagé par une force excessive.
Après le nettoyage
- Vérifiez que l’encodeur est toujours correctement positionné dans le capteur situé sous le chariot de la tête d’impression.
- Laissez l’alcool s’évaporer complètement.
- Attendez au moins 10 minutes avant de reconnecter l’alimentation et de rallumer l’imprimante.
- Effectuez une vérification des buses ou une impression de test afin de confirmer que le problème est résolu.
Si les problèmes d’impression ou les codes d’erreur persistent après le nettoyage, un dépannage supplémentaire peut être nécessaire.
