Come Fare: Regolazione della Posizione Testine (SG500/SG1000)

In questo modo si regolano le impostazioni della posizione della testina di stampa. Eseguire questa operazione se le linee stampate sono disallineate verticalmente o i colori stampati sono sfocati.

Per controllare tutti i valori di regolazione, stampare il modello di prova applicando le impostazioni "Alta velocità", "Standard", "Alta qualità".

Se nel modello di prova sono presenti più linee, controllare i valori di regolazione per ciascuna linea e regolare le posizioni della testina di stampa. Se il valore di regolazione è impostato su "0", non è necessaria alcuna regolazione. Regolare tutte le righe in modo che i valori di regolazione indichino "0".

1. Premere il tasto [Menu].



2. Premere il pulsante [▲] o [▼] per visualizzare [Impost.Stampante], quindi premere il pulsante [OK].



3. Premere il pulsante [▲] o [▼] per selezionare [Stm.lista/prova], quindi premere il pulsante [OK].


4. Premere il pulsante [▲] o [▼] per visualizzare [Regolazione posiz.testine], quindi premere il pulsante [OK].


5. Premere il pulsante [▲] o [▼] per visualizzare [Stampa modello di prova], quindi premere il pulsante [OK].


6. Premere il pulsante [▲] o [▼] per selezionare le risoluzioni della destinazione, quindi premere il pulsante [OK].


7. Premere il tasto di selezione per [Stampa].

   Viene stampata una pagina di prova per regolare le posizioni delle testine di stampa.

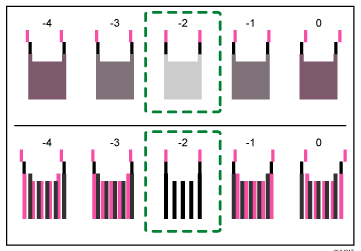

8. Per determinare il valore della regolazione selezionare il quadrato più chiaro (più vicino al bianco). Alternativamente, selezionare il quadratino le cui linee interne si sovrappongono a formare un unico colore.



   Linee bicolori combinate formano dei quadratini e, a seconda della sovrapposizione delle linee, gli spazi (bianchi) tra le linee vengono colorati e appaiono più scuri. Talvolta i colori delle linee sono identici.

   Per questa illustrazione, il valore di regolazione è "-2". È necessario verificare i valori di regolazione per ciascun elemento.

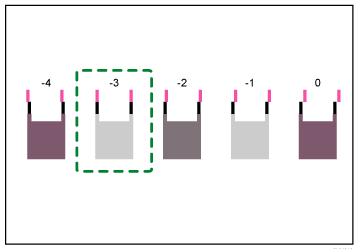

   • Se non è possibile determinare il valore della regolazione, selezionare il quadrato situato tra le linee più dritte.

     Ciascuna linea verticale è formata da una parte superiore e da una parte inferiore. Se la testina di stampa non è posizionata correttamente, la linea verticale viene visualizzata come due linee separate e appare non allineata.

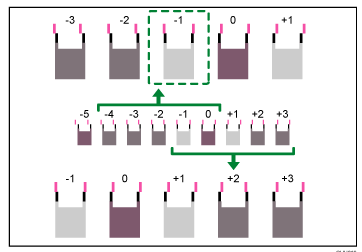

   • Se non è ancora possibile determinare il valore della regolazione, individuare il quadrato situato tra due quadrati adiacenti le cui linee sono simmetriche. I quadrati adiacenti possono trovarsi spostati di una o due posizioni su entrambi i lati (posizioni ±1 o ±2).

     Quest'illustrazione indica un valore di regolazione che è impostato a "-1".



9. Premere il pulsante [▲] o [▼] per visualizzare [Regolazione], quindi premere il pulsante [OK].



10. Premere il tasto [▲] o [▼] per selezionare una risoluzione dal punto 6, quindi premere il tasto [OK].



11. Selezionare gli elementi da regolare, quindi premere il tasto [OK].


12. Immettere i valori di regolazione ottimali dal passaggio 8, quindi premere il tasto [OK].


13. Premere il tasto di selezione per [Esci].

Se si verificano ancora problemi o si hanno ulteriori domande, contattare il nostro Sawgrass Care Team per assistenza facendo clic sul pulsante "Aiuto" in basso a destra della pagina o facendo clic qui.
