Informationen zum Extra-Ladefach (500/1000)

Optionale Papierzufuhr erklärt

Die optionale Papierzufuhr ist ein zusätzliches Papierfach, das unter dem Hauptfach (Fach 1) angebracht werden kann.

Fach 2 bezeichnet die erste optionale Papierzufuhr, die direkt unter dem Drucker installiert wird. Fach 3 bezeichnet die zweite optionale Papierzufuhr und wird unter Fach 2 installiert. Mit anderen Worten: Die Papierfächer werden übereinander gestapelt.

Wichtig ist, dass Fach 3 nur für den SG500 verfügbar ist und keine kleinen Papierformate, wie z. B. Standard-Mug-Papier, bedrucken kann.

1. Warum benötige ich eine optionale Papierzufuhr?

Die „optionale Papierzufuhr“ ist ein praktisches Zubehör, mit dem Sie auf unterschiedlichen Medienformaten drucken können, ohne das Papier im Hauptfach wechseln zu müssen. Beispielsweise können Sie Mug-Papier im Hauptfach und A4- oder Letter-Papier in der optionalen Papierzufuhr eingelegt haben.

2. Welche Papierformate passen in die optionale Papierzufuhr?

SG500: Bis zu 8,5 x 14” / 21,59 cm × 35,56 cm ist das größte Papierformat, das in die optionale Papierzufuhr eingelegt werden kann.
Mindestbreite: 105 mm / 4,1 in.
Hinweis: Standard-Mug-Papier liegt unter den Mindestformatanforderungen für die optionale Papierzufuhr.

SG1000: Bis zu 11 x 17” / 27,94 cm × 43,18 cm ist das größte Papierformat, das in die optionale Papierzufuhr eingelegt werden kann.
Mindestbreite: 105 mm / 4,1 in.
Hinweis: Standard-Mug-Papier liegt unter den Mindestformatanforderungen für die optionale Papierzufuhr.

3. Warnmeldung bei Auswahl des Papierfachs

Wenn die optionale Papierzufuhr in Sawgrass Print Utility ausgewählt wird und ein nicht unterstütztes Papierformat gewählt ist, erscheint eine Meldung mit folgendem Hinweis:

„Das ausgewählte Fach ist nicht mit dem ausgewählten Papierformat kompatibel. Das Ausgabefach wurde angepasst, um dem Papierformat zu entsprechen.“

Wenn jedoch bereits ein nicht unterstütztes Papierformat ausgewählt ist, z. B. Standard-Mug-Papier, ist die optionale Papierzufuhr nicht verfügbar. Sie wird ausgegraut angezeigt und kann erst ausgewählt werden, wenn ein kompatibles Papierformat gewählt wurde.

Wie unten dargestellt, bleibt die optionale Papierzufuhr deaktiviert und kann nicht ausgewählt werden.

Tipps

  • Heben Sie den Drucker an, indem Sie ihn mittig an der Unterseite der Geräteseiten greifen. Heben Sie ihn langsam an und vermeiden Sie übermäßige körperliche Belastung, um Verletzungen zu vermeiden.
  • Entfernen Sie die optionale Papierzufuhr, bevor Sie das Gerät bewegen, um Schäden zu vermeiden.
  • Kippen Sie den Drucker nicht und achten Sie darauf, Ihre Finger nicht einzuklemmen.
  • Bevor Sie das Gerät bewegen, ziehen Sie das Netzkabel aus der Steckdose und stellen Sie sicher, dass alle Leitungs- und Verbindungskabel entfernt wurden. Andernfalls kann das Netzkabel beschädigt werden, was zu Brand- oder Stromschlaggefahr führen kann.
  • Richten Sie die optionale Papierzufuhr und den Drucker anhand ihrer Ecken aus.
  • Sobald der Drucker auf der optionalen Papierzufuhr platziert wurde, ist die Installation abgeschlossen.
  • Es können bis zu zwei optionale Papierzufuhren angebracht werden. (SG500NA / SG500EU)
  • Nach dem Anbringen einer optionalen Papierzufuhr muss der Druckertreiber möglicherweise konfiguriert werden, damit diese erkannt wird.



Anbringen des Optionstabletts

  1. Halten Sie die [Ein/Aus]-Taste gedrückt, bis sich das Gerät ausschaltet, und ziehen Sie anschließend das Netzkabel aus der Steckdose.

  2. Trennen Sie das USB-Kabel oder das Ethernet-Kabel ab.

  3. Nehmen Sie den Option Tray aus dem Karton und entfernen Sie das Klebeband.

  4. Stellen Sie das optionale Fach in der Nähe des Geräts auf.


  5. Richten Sie die Verbindungsteile des Geräts und des Optionstabletts aus und setzen Sie das Gerät auf das Optionstablett.

    Greifen Sie den mittleren Bereich an der Basis der Seiten des Geräts. Heben Sie das Gerät langsam an und belasten Sie Ihren Körper nicht.


  6. Befestigen Sie die Klemmplatte und sichern Sie sie mit einer Münzschraube. (SG1000NA / SG1000EU)


  7. Schließen Sie das Netzkabel, das USB-Kabel oder das Ethernet-Kabel an.



Hinzufügen der Optionsablage zu Windows

  1. Sawgrass Print Utility beenden

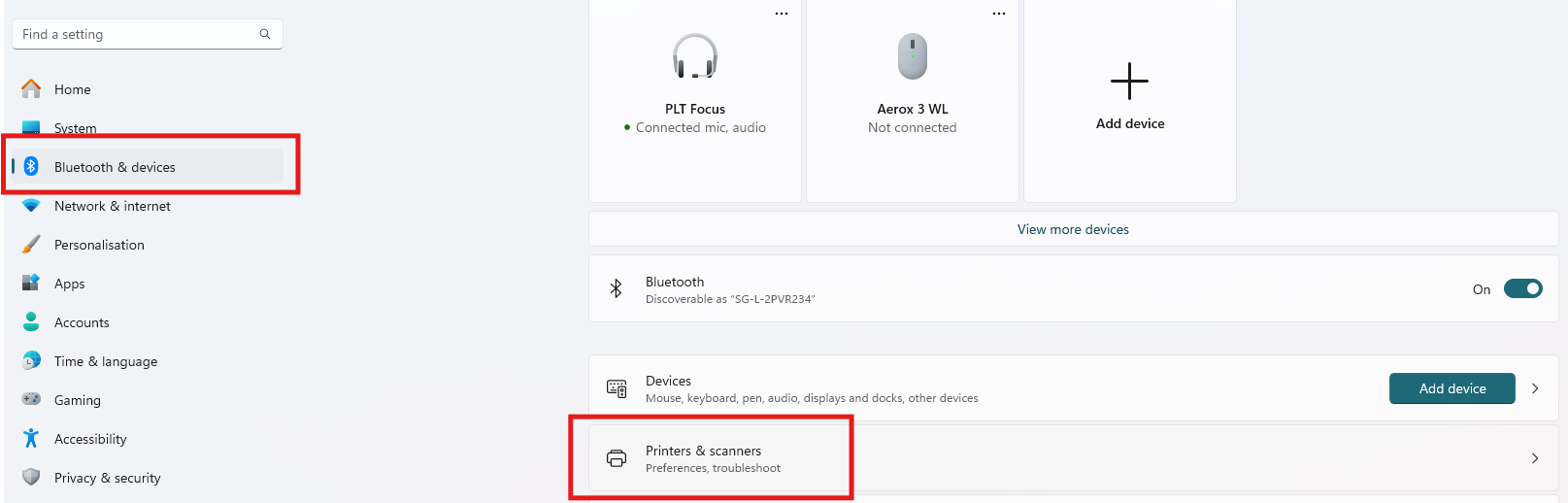

  2. Klicken Sie im [Start]-Menü auf [Einstellungen] und dann auf [Bluetooth & Geräte]. Anschließend klicken Sie auf [Drucker & Scanner].

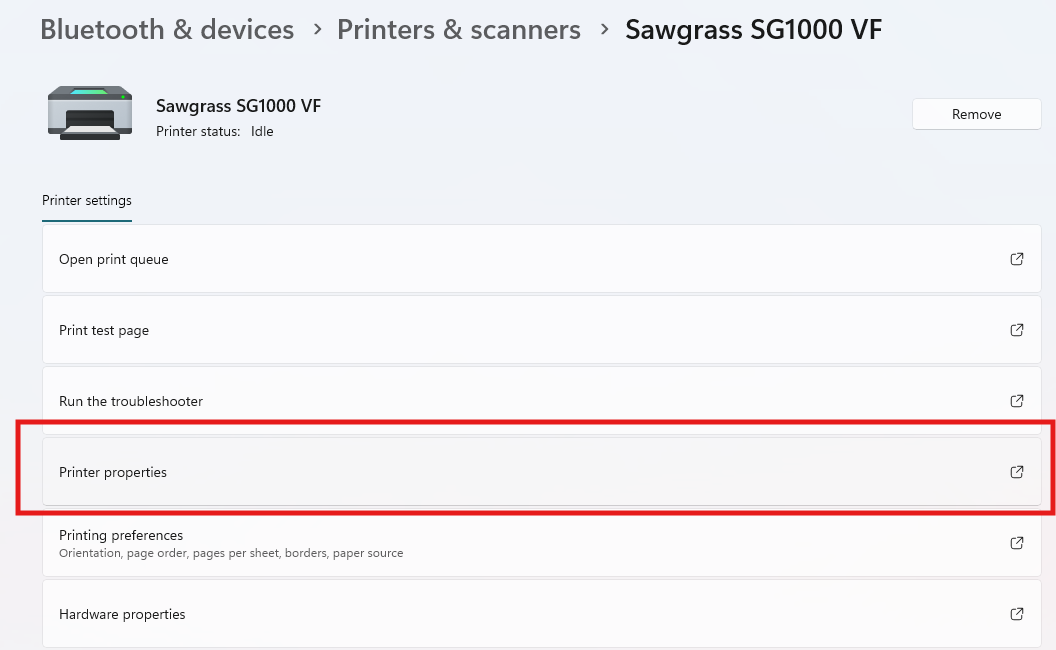

  3. Wählen Sie den Drucker aus und klicken Sie dann auf [Druckereigenschaften].

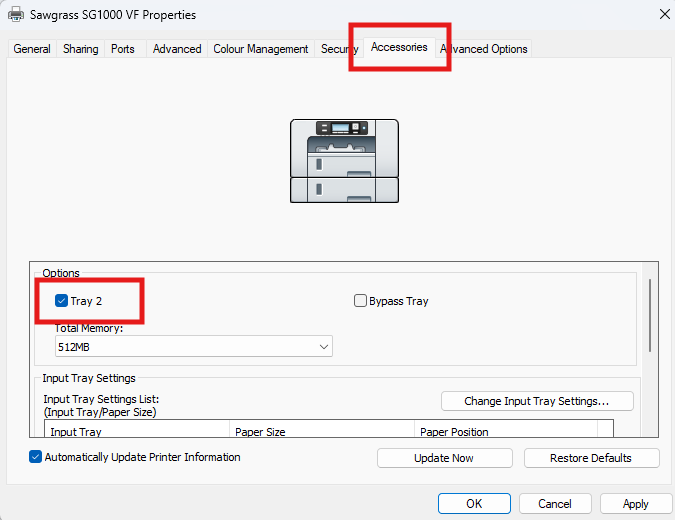

  4. Klicken Sie auf die Registerkarte [Zubehör], und stellen Sie unter [Optionen] sicher, dass [Fach 2] aktiviert ist.


  5. Klicken Sie auf [Übernehmen] und [OK], um das Fenster zu schließen.



Hinzufügen der Optionsablage zu MacOS

  1. Klicken Sie im [Apple]-Menü auf [Systemeinstellungen...] und dann auf [Drucker & Scanner].

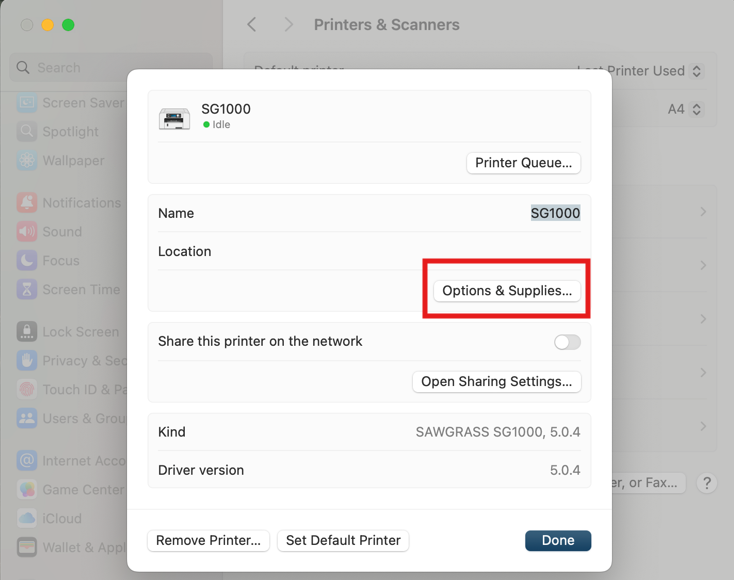

  2. Wählen Sie den gewünschten Drucker aus und klicken Sie dann auf [Optionen & Zubehör...].

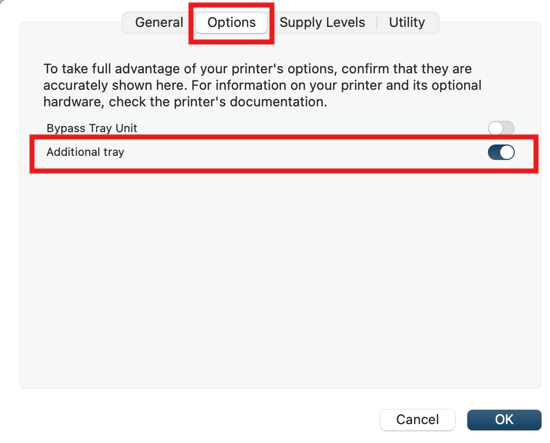

  3. Klicken Sie auf die Registerkarte [Optionen], aktivieren Sie die Option Zusätzliches Fach und klicken Sie dann auf [OK].



Sawgrass Print Utility

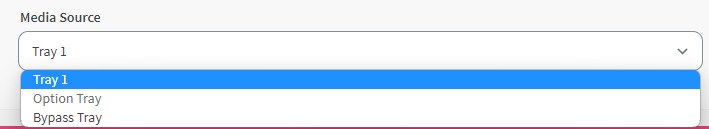

Sobald das Optionsfach zum Treiber hinzugefügt wurde, müssen Sie in den Druckeinstellungen des Druckdienstprogramms die Option Fach auswählen, wenn Sie über dieses Fach drucken möchten.



Der Druckauftrag wird an das Hauptfach statt an das Optionsfach gesendet

Wenn Ihr Druckauftrag an das Hauptfach statt an das ausgewählte Optionsfach gesendet wird, kann dies einen der folgenden Gründe haben:

  • Der Drucker hat das Optionsfach nicht erkannt. Stellen Sie in diesem Fall sicher, dass das entsprechende Optionsfach korrekt installiert und positioniert ist, und starten Sie anschließend den Drucker neu.
  • Das Optionsfach wurde in den Einstellungen des Druckertreibers nicht aktiviert. Informationen zur Aktivierung finden Sie in den Abschnitten Hinzufügen des Optionsfachs unter Windows oder Hinzufügen des Optionsfachs unter macOS unter den Zubehör-/Optionseinstellungen des Druckertreibers.
