Cómo: Ajustar la Posición Cabezal (SG500/SG1000)

Esto ajustará la configuración de la posición del cabezal de impresión. Realice esta operación si las líneas impresas están desalineadas verticalmente o los colores impresos están borrosos.

Para comprobar todos los valores de ajuste, imprima el patrón de prueba aplicando los ajustes "Alta velocidad", "Estándar", "Alta calidad".

Si hay varias líneas en el patrón de prueba, compruebe los valores de ajuste para cada línea y ajuste las posiciones de los cabezales de impresión. Si el valor de ajuste es "0", no es necesario realizar ningún ajuste. Ajuste todas las líneas de modo que sus valores de ajuste indiquen "0".

1. Pulse el botón [Menú].



2. Pulse el botón [▲] o [▼] para mostrar [Caract. impres.] y, a continuación, pulse el botón [OK].



3. Pulse el botón [▲] o [▼] para seleccionar [Impr. lista/prueba] y, a continuación, pulse el botón [OK].


4. Pulse el botón [▲] o [▼] para mostrar [Ajuste posición cabezal] y, a continuación, pulse el botón [OK].


5. Pulse el botón [▲] o [▼] para mostrar [Imprimir patrón de prueba] y, a continuación, pulse el botón [OK].


6. Pulse el botón [▲] o [▼] para seleccionar las resoluciones del objetivo y, a continuación, pulse el botón [OK].


7. Pulse la tecla de selección [Imprimir].

   Se imprimirá una trama de prueba para ajustar las posiciones de los cabezales de impresión.

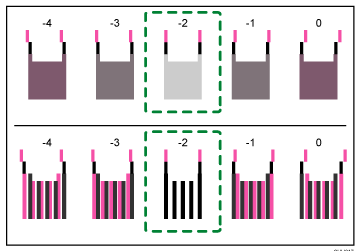

8. Para determinar el valor de ajuste, seleccione el cuadrado que esté más atenuado (más cercano al blanco). Si lo desea, puede seleccionar el cuadrado cuyas líneas internas se traslapen para formar un único color.



   Las líneas de dos colores combinadas forman cuadrados y, según la coincidencia de las líneas, los espacios (en blanco) entre las líneas reciben color y parecen más oscuras. En ocasiones, los colores de las líneas son idénticos.

   Para esta ilustración, el valor de ajuste es "2". Es necesaria la comprobación de los valores de ajuste para cada elemento.

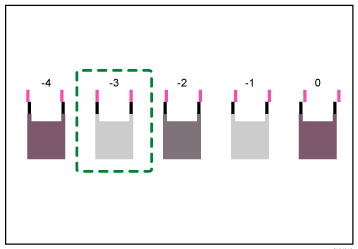

   • Si no puede determinar el valor de ajuste, seleccione el cuadrado que esté entre las líneas más rectas.

     Cada línea vertical se compone de una parte superior y una parte inferior. Si el cabezal de impresión no está correctamente colocado, la línea vertical se mostrará como dos líneas desconectadas, de manera que tendrá el aspecto de una alineación incorrecta.

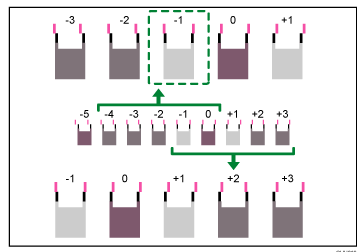

   • Si sigue sin poder determinar el valor de ajuste, busque el cuadrado que se encuentra entre los cuadrados adyacentes cuyas líneas forman simetría. Los cuadrados adyacentes pueden estar a una o dos posiciones a cada lado (en las posiciones ±1 o ±2).

     Esta ilustración indica un valor de ajuste que está establecido en "-1".



9. Pulse el botón [▲] o [▼] para mostrar [Ajuste] y, a continuación, pulse el botón [OK].



10. Pulse la tecla [▲] o [▼] para seleccionar una resolución en el paso 6 y, a continuación, pulse la tecla [OK].



11. Seleccione los elementos que necesite ajustar y, a continuación, pulse la tecla [OK].


12. Introduzca los valores de ajuste óptimos del paso 8 y, a continuación, pulse la tecla [OK].


13. Pulse la tecla de selección de [Salir].

Si sigue teniendo problemas o tiene más preguntas, póngase en contacto con nuestro equipo de atención al cliente de Sawgrass haciendo clic en el botón "Ayuda" situado en la parte inferior derecha de la página o haciendo clic aquí.
